  • SD23M201

    工作电压

    高压模式6.5~40V
    低压模式4.5~5.5V

    高压模式6.5~40V
    低压模式4.5~5.5V

    工作电流

    2.5mA

    2.5mA

    ROM

    32k Bytes MTP

    32k Bytes MTP

    SRAM

    2k Bytes

    2k Bytes

    封装

    QFN32

    QFN32
    芯片描述

            SD23M201是一款用于阻式或电压型传感器应用的信号调理电路。内部集成2路24位ADC,可分别用于主信号测量和辅助温度信号测量,主ADC支持EMI检测,可降低干扰信号的影响。内部集成32位可编程MCU,支持客户开发,可通过串行方式实现在线调试。集成16位DAC,支持比例电压、绝对电压和4-20mA电流和PWM输出,模拟输出允许超量程10%。灵活的串行接口SPI、UATR、I2C、OWI,其中,OWI接口可借助电源线进行单线通信,无需额外线路。多种恒流源、恒压源激励输出,满足热电阻、电偶、桥式压力传感器等测量需求。6.5~40V宽供电电压,适合多种工业现场应用需求。


    芯片特点
    • 高精度、低噪声、低功耗、小尺寸传感器信号调理电路

    • 两个独立的模拟前端(AFE)信号链,每个链路包括:低噪声可编程增益放大器;24位Σ-Δ模数 转换器(ADC);可编程ADC输出速率;50 Hz/60 Hz同步噪声抑制;EMI检测功能

    • 内置可编程增益放大器的16位DAC,支持输出:三线制比例电压和绝对电压输出, 允许超量程10%;两线制4-20mA电流输出

    • 内置高压电源管理?,支持6.5~40V宽电压供电

    • 可编程电压源激励

    • 两路可编程匹配电流源激励

    • 内置高线性度温度传感器,也可使用外部温度传感器

    • 内置低温漂基准,温漂典型值10ppm/℃

    • 内置位微控制器,支持用户开发和实现校准补偿算法:32位MCU;内置3.6864MHz RC振荡器,校准后误差小于±1%;带硬件乘法器;支持串行线下载和调试

    • 存储器:32k Bytes MTP、2k Bytes SRAM、512 Bytes EEPROM

    • 片内外设:UART、I2C、SPI;OWI通信(借助电源线通信);16位PWM控制器; 10引脚多功能GPIO;2个通用定时器;多通道DMA和中断控制器

    • 开发工具:成熟的编译器和仿真工具

    • 自诊断功能

    • 外部JFET控制器

    • 典型功耗:2.5mA

    • 工作温度范围:-40~125℃

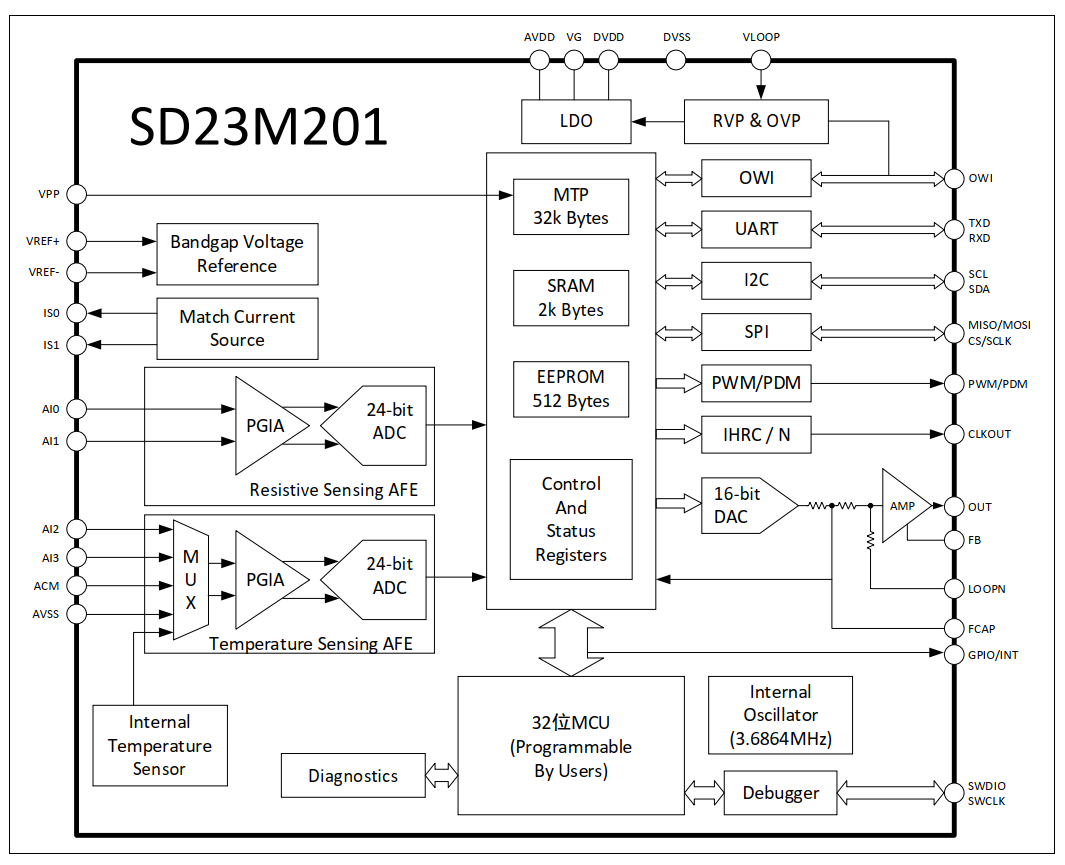

    芯片框图
    应用领域
    智能变送器

    流量计

    温度变送器
