智能健康衡器
医疗电子
工业控制及仪表
智能感知
工作电压
2.4~3.6V
工作电流
1.5mA
ADC ENOB
18.8bits@8sps
Gain = 100
Gain = 100
外设
RTC、I?C、UART、SPI 、PWM
封装
裸片

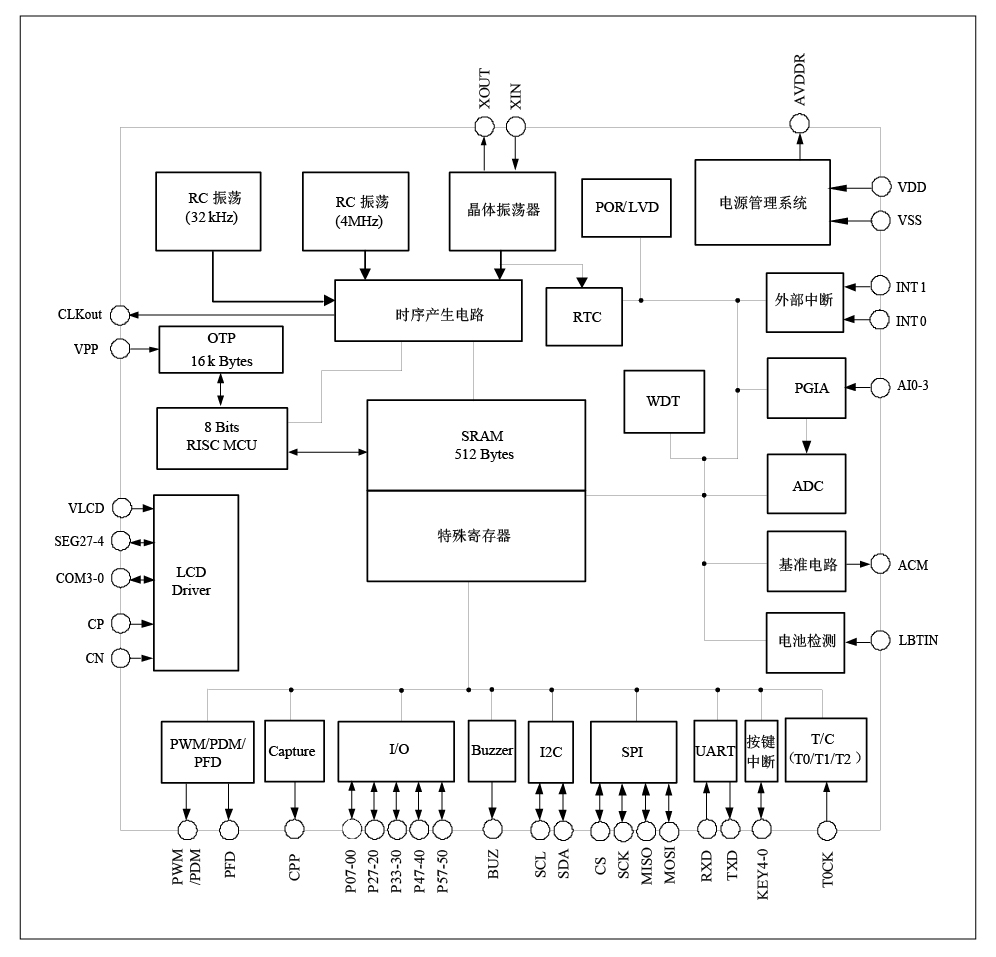

本芯片是高精度 24 位 ADC 的 SoC 产品，外围资源丰富：RTC， 可选的多种稳压电源输出，灵活设置的 PGIA 模块，升压？， UART、 I?C、SPI、 TIMER、 PWM/PDM、 PFD、 CAPTURE 输出？， LCD 驱动等。
本产品带 16k Bytes OTP， 可以低压自烧录，烧录电压范围： 2.4~3.6V， OTP 可以替代EEPROM 使用。
超低功耗设计， 典型应用时整个芯片的工作电流约为 1mA（ IAD=0）或 1.5mA（IAD=1）。提供三种工作模式：正常工作模式、待机模式、休眠模式。
高精度 ADC， ENOB=18.8bits@8sps， 差分 2通道或单端 4 通道
低噪声高输入阻抗前置放大器， 1、 12.5、 50、100、 200 倍增益可选
8 位 RISC 超低功耗 MCU， 在 2MHz 工作时钟，MCU 部分在 3V 工作电压下电流 典型值为300μA； 32kHz时钟待机模式下工作电流1.5μA，休眠模式电流小于 1μA
16k Bytes OTP 程序存储器， 512Bytes SRAM 数据存储器
低压烧录功能，可以替代外部 EEPROM
集成多种时钟振荡器，灵活多样的时钟选择，选择外部晶振时，支持停振检测功能
ADC 输出速率可选择范围： 8SPS-2kSPS
24SEG×4COM 液晶驱动电路，超低功耗和大驱动能力设计；内含程控升压？椋 可以在低压条件下维持高亮显示，并支持灰度调节
内有硅温度传感器，可单点校准
输出 1.2V 低温漂基准
输出四种可选择稳压源： 2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号
灵活的电池检测功能，检测范围 2.0~3.3V
ADC 外部基准与内部基准可。诓考啥嘀只佳∠
RTC ？椋梢蕴峁┟胄藕攀涑
丰富的外围资源： UART， I?C， SPI， PWM/PDM，PFD， TIMER， CAPTURE
掉电检测电路和上电复位电路
工作电压范围： 2.4~3.6V
工作温度范围： -40~85℃
