智能健康衡器
医疗电子
工业控制及仪表
智能感知
工作电压
2.4~3.6V
工作电流
1.5mA
ADC ENOB
18.8bits@8sps
Gain = 100
Gain = 100
外设
RTC、I?C、UART、SPI 、PWM

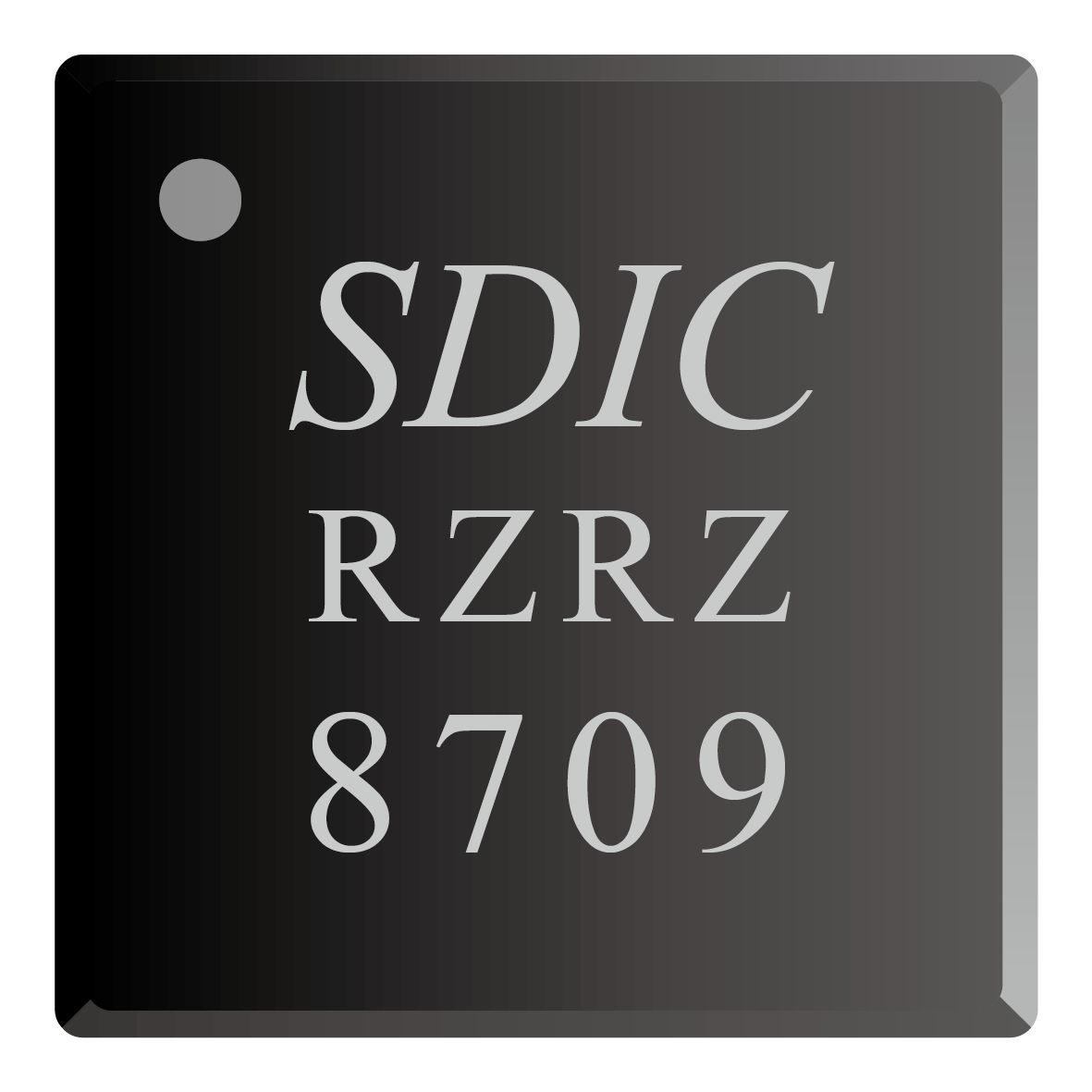

封装
QFN48

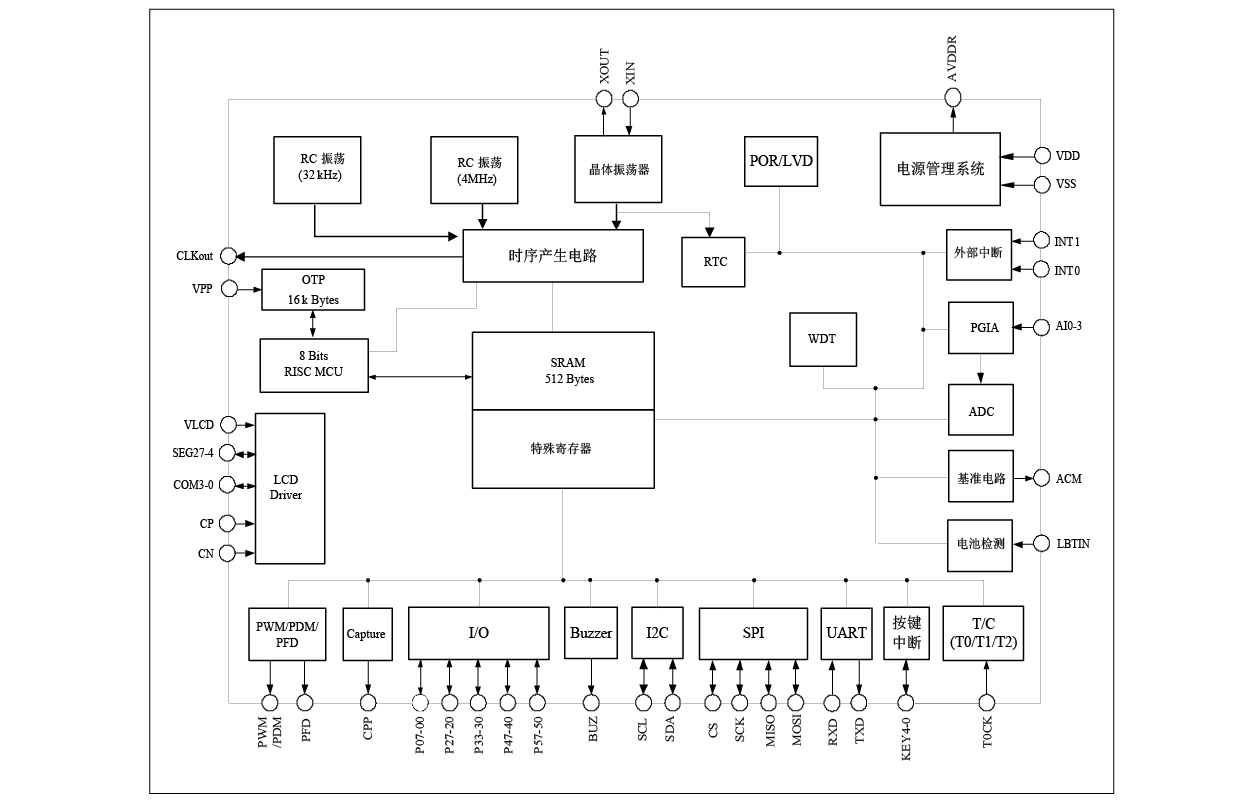

本芯片是高精度24位ADC的SoC产品，外围资源丰富：RTC，可选的多种稳压电源输出，灵活设置的PGIA？椋鼓？， UART、I?C、SPI、TIMER、PWM/PDM、PFD、CAPTURE输出模块，LCD驱动等。
本产品带16k Bytes OTP，可以低压自烧录，烧录电压范围：2.4~3.6V，OTP可以替代EEPROM使用。
超低功耗设计，典型应用时整个芯片的工作电流约为1mA（IAD = 0）或1.5mA（IAD = 1）。提供三种工作模式：正常工作模式、待机模式和休眠模式。
高精度ADC，ENOB = 18.8bits@8sps，差分2通道或单端4通道
低噪声高输入阻抗前置放大器，1、12.5、50、100和200倍增益可选
8位RISC超低功耗MCU，在2MHz工作时钟，MCU部分在3V工作电压下电流典型值 为300μA；32kHz时钟待机模式下工作电流1.5μA，休眠模式电流小于1μA
16k Bytes OTP程序存储器，512Bytes SRAM数据存储器
低压烧录功能，可以替代外部EEPROM
集成多种时钟振荡器，灵活多样的时钟选择，选择外部晶振时，支持停振检测功能
ADC输出速率可选择范围：8SPS-2kSPS
24SEG*4COM液晶驱动电路，超低功耗和大驱动能力设计；内含程控升压？，可 以在低压条件下维持高亮显示，并支持灰度调节
内有硅温度传感器，可单点校准
输出1.2V低温漂基准
输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号
灵活的电池检测功能，检测范围2.0~3.3V
ADC外部基准与内部基准可。诓考啥嘀只佳∠
RTC模块，可以提供秒信号输出
丰富的外围资源：UART，I2C，SPI，PWM/PDM，PFD，TIMER，CAPTURE
掉电检测电路和上电复位电路
工作电压范围：2.4~3.6V
工作温度范围：-40~85℃
