  • SD2085

    工作电压

    2.7~3.6V

    2.7~3.6V

    工作电流

    97μA(外灌时钟)

    97μA(外灌时钟)

    时钟频率

    3.6864MHz

    3.6864MHz

    兼容

    DS8500

    DS8500

    封装

    QFN20

    QFN20
    芯片描述

            SD2085是一款专为实现HART协议而设计的CMOS单片调制解调器芯片,用于支持HART协议的现场仪表和控制器中。器件集成了所有必要的滤波、信号检测、调制、解调及HART信号波形整形等功能,所以芯片只需少量外围无源元件,即可满足HART物理层规范功能要求。
            SD2085使用相位连续的频移键控FSK技术,传输速率为1200位/秒,采用半双工通信,符合HART协议物理层要求。芯片调制模式的最大电源电流在3.6V电压及外部3.6864MHz时钟下为85μA。
            HART输入信号通过模数转换器(ADC)采样,然后进行数字滤波与解调,该架构确保在干扰环境下能进行可靠的信号检测。数模转换器 (DAC)输出产生频率为1200Hz和2200Hz的相位连续梯形波。
            由于SD2085具有丰富的集成?,所需外围元件少,并采用 5mm x 5mm 的 QFN 封装,可极大节省电路板空间,因此非常适合主机和从机配置下的低功耗环路供电型应用。

    芯片特点
    • 单芯片、半双工1200bps FSK调制解调器

    • 符合HART通信协议物理层要求

    • 符合Bell202标准载波1200Hz和2200Hz

    • HART波形整形输出具有额外驱动能力

    • 数字信号处理确?煽康氖淙胄藕偶觳

    • UART接口

    • 工作电压2.7~3.6V

    • 低功耗,调制模式下最大功耗为85μA

    • -55~+125℃工作温度范围

    • 20引脚5mm x 5mm x 0.75mm TQFN封装

    • 满足RoHS环保要求

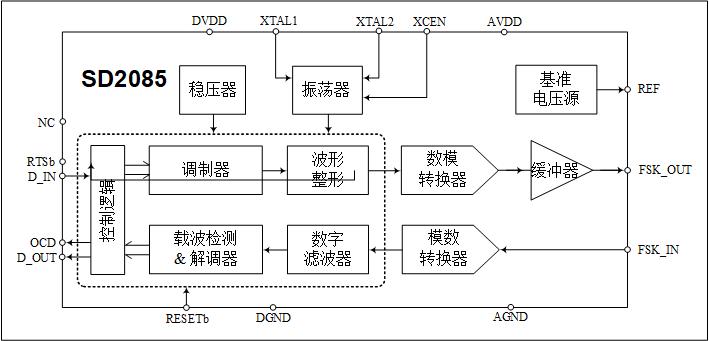

    芯片框图
    应用领域

    流量计

    温度变送器

    HART 手抄机
