  • SD4101R-1

    工作电压

    2.8~3.6V

    2.8~3.6V

    工作电流

    400μA

    400μA

    OTP

    --

    --

    SRAM

    --

    --

    ADC ENOB

    --

    --
    芯片描述

            本芯片是一个CMOS工艺集成的PIR(Passive Infra-Red)控制器芯片,功耗很低。 其内部构架采用模拟及数字混合电路的Mixed-mode方式设计,各种情况下使用皆十分稳定。 SD4101R采用PIR人体热释红外线探测技术方案,内置高精度算法单元,可自调整适应当前环境,滤除环境干扰,有效提取人体信号,最远感应距离高达十几米。实际应用电路相当简单,研发、生产无需调试,大幅降低生产成本、节省空间。

    芯片特点
    • 工业级标准,稳定性好,抗干扰性强,工作温度范围宽,有利于通过多种认证

    • 内置运算放大器,可与多种PIR 传感器匹配,进行信号预处理

    • 内置运算放大器周边电路,研发、生产时无需调试,节省开发时间和生产成本

    • 内置高精度算法单元,可自调整适应当前环境,有效区分人体信号和干扰信号

    • 感应距离远,且误动作机率远低于传统控制芯片

    • 感应灵敏度可调节,使用更方便

    • 控制信号输出延迟时间可调、精准、范围宽

    • 内置屏蔽时间定时器(1.5秒),有效抑制重复误动作

    • 外接光敏三极管或光敏电阻,白天不工作

    • 重复触发

    • 15秒开机稳定时间

    • 实际应用电路相当简单,批量生产产品一致性好,返修率低,成品体积可以做得很小

    • 生产时可进入测试模式,方便生产

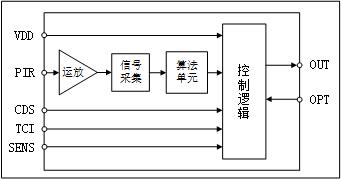

    芯片框图
