  • SD6500

    工作电压

    2.4~3.6V

    2.4~3.6V

    ADC采样速率

    512kHz

    512kHz

    ADC ENOB

    19.3bits@8sps
    Gain = 128

    19.3bits@8sps
    Gain = 128

    外设

    DAC

    DAC

    封装

    MSOP10

    MSOP10
    芯片描述

            本芯片内置24位ADC、两线制通信等电路。
            两线制通信可用于本产品与上位机进行通信,上位机可读、写本芯片的所有寄存器。
            本芯片还支持定时测量比较模式,进入该模式后,数据比较成功可唤醒主机,主机也可独立唤醒本芯片。
            本芯片还内置温度传感器,8bits DAC等,可满足多种应用的要求。

    芯片特点
    • 高精度ADC,ENOB = 19.3bits@8sps, 2个差分通道或4个单端通道

    • 低噪声高输入阻抗前置放大器,1、4、8、16、32、64、128、256倍增益可选

    • 内部8MHz与32kHz RC振荡器

    • 两线制通信接口,可与上位机进行通信,最高通信速度1.1MHz

    • 内置8bits DAC,支持一路输出

    • 内置温度传感器,可以单点校正

    • 具有硬件定时比较测量功能

    • 内置传感器激励输出,输出电压可。2.4V、2.7V、3.0V和3.3V

    • 掉电检测电路和上电复位电路

    • 工作电压范围:2.4~3.6V

    • 工作温度范围:-40~85℃

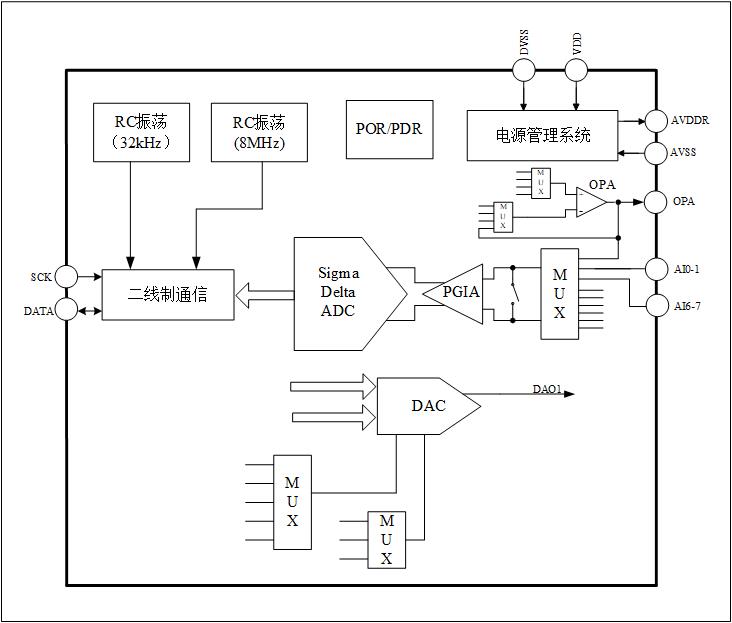

    芯片框图
    应用领域

    四电级交流脂肪秤

    计价秤

    血糖计
