  • SD23M101T

    显示

    LCD

    LCD

    通信

    UART/RS485

    UART/RS485

    变送

    4-20mA/0-10V/0-5V

    4-20mA/0-10V/0-5V

    备注

    适用于:赫斯曼温度变送器、一体式温度变送器、2088/3051温度变送器表头及其他温度传感器测量设备

    适用于:赫斯曼温度变送器、一体式温度变送器、2088/3051温度变送器表头及其他温度传感器测量设备

    封装

    QFN32

    QFN32
    芯片描述

      SD23M101T高度集成,用于温度传感器,包括PT100/PT1000/Cu50/Cu100/K/E/S/B/J/T/R/N。片内集成高压电源?,24位主信号测量ADC,24位冷端温度测量ADC,仪表放大器,恒流源,恒压源,支持OWI通信,非常适合工业现场仪表应用。高度集成,使用很少的外围器件,即可实现方案功能,且调试工作简单。热电偶应用支持外部NTC做冷端补偿,可有效提高热电偶测量精度。支持预设量程、预设传感器类型选择。支持RS485通信,集成组态、校准等功能。

            内置16为DAC,支持4~20mA/0~10V/0~5V变送输出,并支持载波通信。


    芯片特点
    • 信号输入:■热电阻(RTD):PT100, PT1000, Cu50 ■热电偶(TC):K, E, S, B, J, T, R, N ■传感器检测:开路、短路

    • 输出:■输出范围: 4~20mA/0~10V/0~5V ■输出精度:0.1% F.S(最小分辨 ≈ 1μA/1mV)

    • 刷新速率:1~40Hz

    • 综合精度:0.1% F.S

    • 温度漂移:20ppm

    • 组态设置:支持分度号、温度单位、阻尼、偏移设置、量程上下限设置

    • 冷端补偿:■补偿传感器:内部温度传感器/NTC ■补偿精度:0.5℃ ■补偿范围:-20~75℃

    • 热电阻接线方式:两线、三线、四线

    • 电磁兼容:符合GB/T18268工业设备应用要求(IEC61326-1)

    • 支持RS485通信,可实现两线制485仪表

    • 内置寄存器,可写入产品信息

    • 工作温度范围:-40~150℃

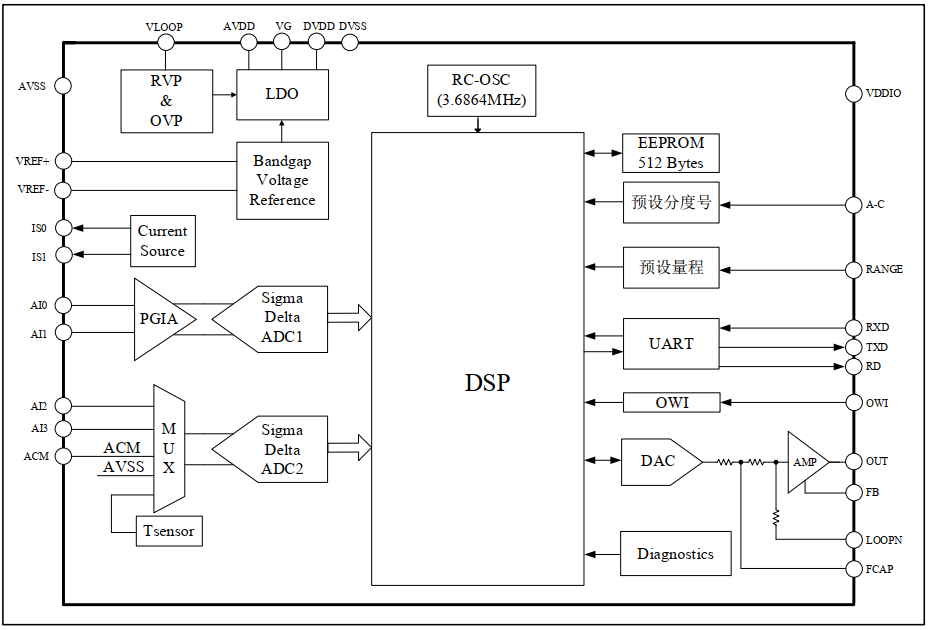

    芯片框图
    应用领域

    温度变送器
